清向日葵视频下载色版接线图
发布时间：2021-07-20 00:58:03 点击次数：1681次
向日葵视频官网仪表有限公司生产的清向日葵视频下载色版有一体式清向日葵视频下载色版和分体式清向日葵视频下载色版两种，这两种清向日葵视频下载色版接线图差别很大，请在使用时严格按照仪表提供的接线图接线，才能保证仪表正常工作：

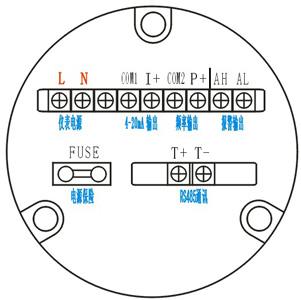

1、一体式清向日葵视频下载色版接线图如下图所示
一体式清向日葵视频下载色版端子符号说明：
①仪表电源：AC220V火线接“L”端子,零线接“N”端子。
②输出信号：电磁流量计为4-20mA信号输出时正极接“I+”端子,负极接“COM1”端子；电磁流量计为频率信号输出时正极接“P+”端子,负极接“COM2”端子。
③报警输出：上限报警输出接“AH”端子,报警地接“COM2”端子；下限报警输出接“AL”端子,报警地接“COM2”端子。
④FUSE:仪表电源保险丝（1A）。
⑤RS485通讯：RS485通讯接“T+”和“T-”端子

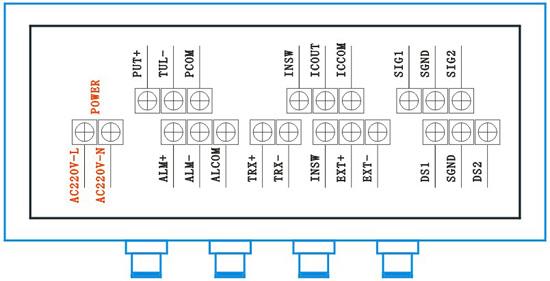

2、分体式清向日葵视频下载色版接线图如下图所示
分体式清向日葵视频下载色版端子符号说明：
①仪表电源：AC220V火线接“L”端子,零线接“N”端子。
②输出信号：电磁流量计为4-20mA信号输出时正极接“ICOUT”端子,负极接“ICOM”端子，“INSW”端子不接线；电磁流量计为频率/频率信号输出时正极接“PUL+”端子,负极接“PCOM”端子。
③报警输出：上限报警输出接“ALM+”端子,报警地接“ALCOM”端子；下限报警输出接“ALM-”端子,报警地接“ALCOM”端子。
④励磁线圈:接传感器励磁线圈接“EXT+”和“EXT-”端子,“INSW”端子不接线。
⑤传感器信号：“DS1”和“DS2”接传感器信号线，“SGND”接外屏蔽线。
⑥信号电极：“SIG1”和“SIG2”接传感器信号电极，“SGND”接外屏蔽线。
⑦RS485通讯：RS485通讯接“TSR+”和“TSR-”端子。
分体式清向日葵视频下载色版信号线、励磁线、电源线等型号规格
1、流量信号线
分体型转换器与传感器配套使用时，流量信号传输电缆可以使用型号为RVVP 2×32/0.2的聚氯乙烯华涛金属网屏蔽电缆。信号线与传感器配套，通常由清向日葵视频下载色版生产厂家提供。当被测电导率小于或长距离传输时，可以使用具有等电位屏蔽的双芯双重屏蔽信号电缆（例如：STT3200专用电缆或BTS型三重屏蔽信号电缆）。
2、励磁电流线
励磁电流线可采用而芯绝缘橡皮软电缆线，建议型号为YHZ-2×1mm2。励磁电流线的长度与信号电缆长度一致。励磁电流线与传感器配套通常由清向日葵视频下载色版生产厂家提供。
3、输出与电源线
所有输出与电源线由用户根据实际情况自备双绞线，但请注意满足负载电流的要求。
